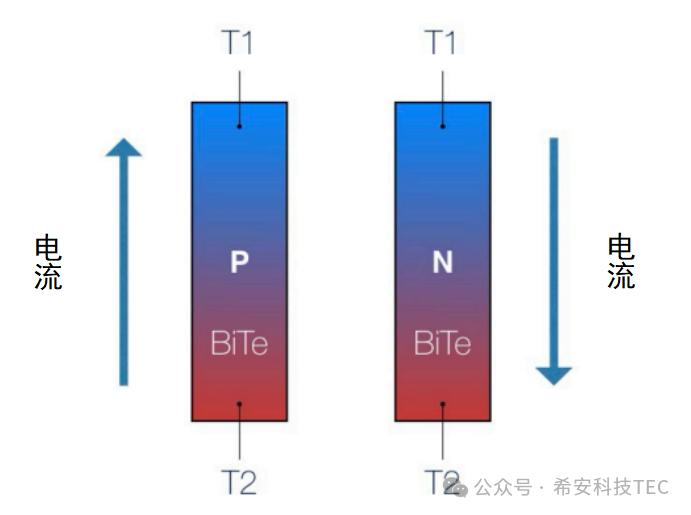

За да разберем по-добре как работи TEC, нека първо да разгледаме неговата вътрешна структура. Ядрото на TEC е полупроводниковата термодвойка (зърно), която обикновено се разделя на P-тип и N-тип.
Когато постоянен ток преминава през термодвойка, P-тип и N-тип полупроводникови зърна (P-тип (легирани с тривалентни елементи като бор, които имат дупки) провеждат електричество през дупки и се зареждат положително; двойка N-тип (легирани с петвалентни елементи като фосфор), които провеждат електричество чрез електрони и са отрицателно заредени.

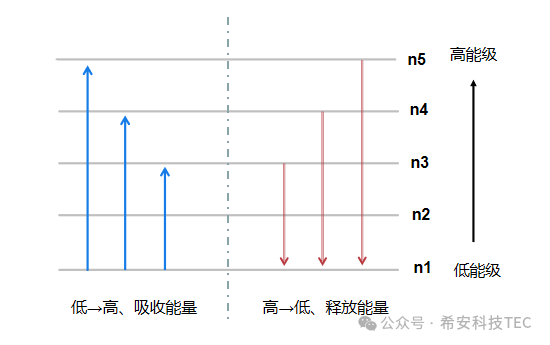

В студения край носителите ще скочат от по-ниско енергийно ниво към по-високо. По време на процеса на преход на енергийното ниво топлината се абсорбира, като по този начин се постига охлаждащ ефект. Междувременно, когато носителите в горещия край се рекомбинират, се освобождава енергия, което води до екзотермичен феномен. При преминаване на постоянен ток в обратна посока охлаждащият ефект ще се трансформира в загряващ.
PN преходът, чрез проводимия слой, образува термодвойка и е основният структурен компонент на TEC. Една двойка термодвойки може също така да постигне функциите на охлаждане или отопление след включване.
Термичните проводници се добавят към двата края на термодвойката, както е показано на следващата фигура: образува се пълен TEC. Когато TEC се захранва, горната повърхност ще абсорбира топлина, която се нарича студен край, а абсорбираната топлина е Q0. Долната повърхност отделя топлина и се нарича гореща повърхност, като отделената топлина е Q1 ； Q1= Q0+Qtec
Температурната разлика между горната и долната повърхност, дължаща се на поглъщане и отделяне на топлина е ΔT，ΔT=T1-T0
При ежедневна употреба TEC обикновено се състои от множество двойки PN връзки. За постигане на по-голям капацитет на охлаждане или температурна разлика.
След като прочетете статията, е време отново да обърнете внимание на черната дъска:
Въпрос: Каква е връзката между топлината Qc, абсорбирана в студения край, и топлината Qt, освободена в горещия край?
A: Qc=Qt-Qtec.
В: Защо студеният и горещият край съответно поглъщат и отделят топлина?
О: В студения край носителите ще скочат от по-ниско енергийно ниво към по-високо. Процесът на преход на енергийното ниво абсорбира топлината, като по този начин се постига охлаждащ ефект. Междувременно, когато носителите в горещия край се рекомбинират, те освобождават енергия, което води до екзотермичен феномен.
